RJ45 là gì? Cấu tạo, ứng dụng và chuẩn bấm dây từ A-Z

Có thể nói hầu hết người dùng hiện nay không còn quá xa lạ với dây cáp RJ45 thường được nối với cổng ethernet trên PC và các cổng LAN, Wan trên modem và Router. Vậy RJ45 là gì? Các cấu tạo, ứng dụng của RJ45 bao gồm những gì? Bài viết ngay sau đây sẽ cung cấp đầy đủ kiến thức xoay quanh chuẩn RJ45 và cách bấm dây chuẩn A - B. Mời các bạn đọc hãy cùng tham khảo!

RJ45 là gì?

RJ45 là loại đầu nối tiêu chuẩn được sử dụng phổ biến trên cáp mạng Ethernet để kết nối các thiết bị như máy tính, switch, router, modem, camera IP, máy chủ và nhiều thiết bị mạng khác. Đây là chuẩn đầu cắm 8 chân (8P8C), giúp truyền tải dữ liệu ổn định với tốc độ cao trong hệ thống mạng LAN.

Nhờ thiết kế đơn giản, dễ bấm dây và khả năng tương thích với hầu hết thiết bị mạng hiện nay, RJ45 đã trở thành chuẩn kết nối không thể thiếu trong các hệ thống mạng gia đình, doanh nghiệp và trung tâm dữ liệu.

Cấu tạo của đầu nối RJ45

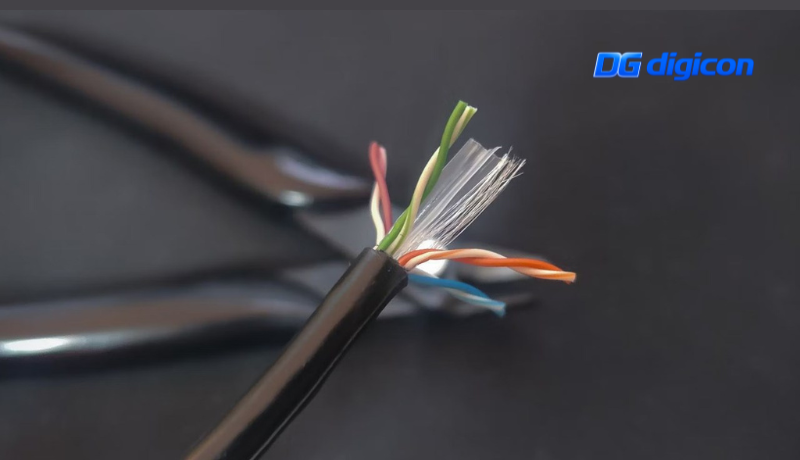

Đầu nối RJ45 (Registered Jack 45) gồm hai phần chính là đầu cắm (hạt mạng RJ45) và cổng cắm (RJ45 Jack) trên thiết bị mạng. Trong đó, hạt mạng RJ45 được bấm trực tiếp vào hai đầu cáp mạng để kết nối với cổng Ethernet trên máy tính, router, switch, modem và nhiều thiết bị khác.

Một hạt mạng RJ45 tiêu chuẩn có cấu tạo gồm các bộ phận sau:

Vỏ nhựa (Housing): Được làm từ nhựa trong suốt hoặc nhựa chịu lực, có tác dụng bảo vệ các lõi dây bên trong và giúp người dùng dễ dàng kiểm tra thứ tự màu dây khi bấm theo chuẩn T568A hoặc T568B.

8 chân tiếp xúc (8P8C): Gồm 8 chân kim loại, thường được làm từ đồng mạ vàng để tăng khả năng dẫn điện và chống oxy hóa. Khi bấm đầu mạng, các chân này sẽ tiếp xúc với 8 lõi dây bên trong cáp để truyền tín hiệu dữ liệu.

Lẫy khóa (Lock Tab): Là phần nhựa nằm phía trên đầu cắm, giúp cố định hạt mạng vào cổng Ethernet, hạn chế tình trạng lỏng hoặc tuột cáp trong quá trình sử dụng.

Ngàm kẹp cáp: Được bố trí ở phía sau đầu nối, có nhiệm vụ giữ chặt lớp vỏ ngoài của cáp mạng, giảm lực tác động lên các lõi dây và tăng độ bền cho kết nối.

Hạt mạng RJ45 tương thích với nhiều loại cáp mạng như Cat5, Cat5e, Cat6, Cat6A, Cat7 và Cat8. Khi kết hợp đúng loại đầu nối, cáp mạng và thiết bị hỗ trợ, RJ45 có thể đáp ứng tốc độ truyền dữ liệu từ 10 Mbps đến 10 Gbps, thậm chí cao hơn trong các hệ thống mạng hiện đại.

RJ45 hoạt động như thế nào?

RJ45 hoạt động bằng cách kết nối 8 lõi dây bên trong cáp mạng với 8 chân tiếp xúc của đầu cắm. Khi được bấm đúng chuẩn, tín hiệu điện sẽ truyền qua từng cặp dây xoắn để trao đổi dữ liệu giữa các thiết bị trong mạng.

Việc bấm dây đúng chuẩn sẽ giúp hạn chế suy hao tín hiệu, giảm nhiễu và đảm bảo tốc độ truyền tải ổn định. Các chuẩn bấm dây RJ45 phổ biến

hiện nay có hai chuẩn bấm dây RJ45 được sử dụng rộng rãi:

Chuẩn T568A

Thứ tự màu dây: 1. Trắng xanh lá => 2. Xanh lá => 3. Trắng cam => 4. Xanh dương => 5. Trắng xanh dương => 6. Cam => 7. Trắng nâu => 8. Nâu

Chuẩn này thường được áp dụng trong một số hệ thống mạng dân dụng hoặc theo yêu cầu của từng đơn vị triển khai.

Chuẩn T568B

Thứ tự màu dây: 1. Trắng cam => 2. Cam => 3. Trắng xanh lá => 4. Xanh dương => 5. Trắng xanh dương => 6. Xanh lá => 7. Trắng nâu => 8. Nâu

Đây là chuẩn phổ biến nhất hiện nay và được sử dụng trong phần lớn hệ thống mạng doanh nghiệp.

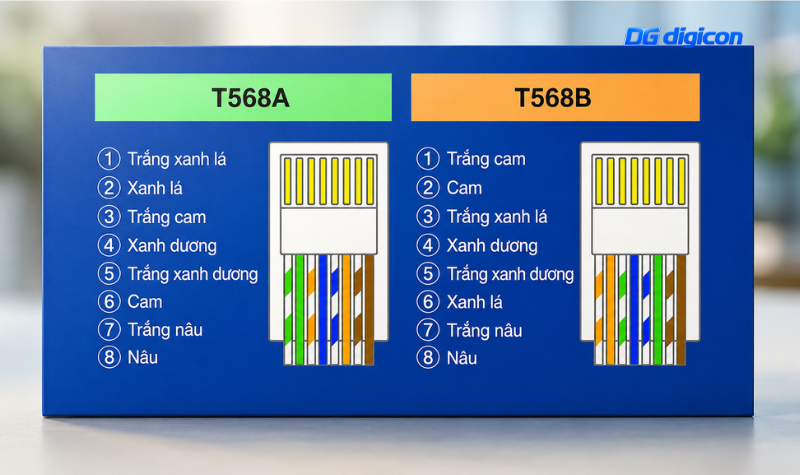

Bạn có thể xem hình đễ có cái nhìn tổng quát hơn về chuẩn bấm dây mạng.

Ứng dụng và ưu điểm của đầu nối RJ45

Nhờ thiết kế tiêu chuẩn, chi phí hợp lý và khả năng tương thích cao, RJ45 được sử dụng rộng rãi trong hầu hết các hệ thống mạng hiện nay. Đầu nối này cho phép kết nối máy tính, laptop, router, modem, switch, Access Point, camera IP, điện thoại VoIP, thiết bị lưu trữ NAS và máy chủ để xây dựng mạng LAN ổn định cho gia đình, văn phòng, doanh nghiệp cũng như trung tâm dữ liệu.

Không chỉ dễ thi công và thay thế, RJ45 còn hỗ trợ nhiều chuẩn cáp mạng như Cat5e, Cat6, Cat6A, Cat7 và Cat8, đáp ứng tốc độ truyền dữ liệu từ 10 Mbps đến 10 Gbps, thậm chí cao hơn khi sử dụng đúng loại cáp và thiết bị.

Nhờ kết nối ổn định, độ bền cao và khả năng đáp ứng tốt nhu cầu truyền tải dữ liệu, RJ45 vẫn là chuẩn đầu nối Ethernet được sử dụng phổ biến nhất hiện nay.

RJ45 khác gì với Ethernet và RJ11?

Nhiều người thường nhầm lẫn giữa RJ45, Ethernet và RJ11 vì đều là những thuật ngữ liên quan đến kết nối mạng. Thực tế, RJ45 là đầu nối vật lý được gắn trên cáp mạng Ethernet, dùng để kết nối các thiết bị như máy tính, router, switch hay modem. Trong khi đó, Ethernet là chuẩn giao tiếp mạng quy định cách dữ liệu được truyền trong mạng LAN, còn cổng Ethernet là vị trí trên thiết bị để cắm đầu RJ45.

So với RJ45, RJ11 là đầu nối nhỏ hơn, thường chỉ có 4 hoặc 6 chân và chủ yếu được sử dụng cho đường dây điện thoại hoặc modem ADSL. Ngược lại, RJ45 có thiết kế 8 chân tiếp xúc (8P8C), hỗ trợ tốc độ truyền dữ liệu cao và là chuẩn kết nối phổ biến trong các hệ thống mạng Ethernet hiện nay. Nói một cách đơn giản, RJ45 là đầu nối của cáp mạng, Ethernet là công nghệ truyền dữ liệu, còn RJ11 là đầu nối dành cho hệ thống điện thoại.

Kết luận

RJ45 là đầu nối tiêu chuẩn được sử dụng trong hầu hết các hệ thống mạng Ethernet hiện nay. Với thiết kế 8 chân, khả năng tương thích cao và hỗ trợ tốc độ truyền dữ liệu lớn, RJ45 đóng vai trò quan trọng trong việc kết nối các thiết bị mạng như máy tính, switch, router, camera IP và máy chủ. Hiểu rõ cấu tạo, nguyên lý hoạt động cũng như các chuẩn bấm dây RJ45 sẽ giúp quá trình thi công và vận hành hệ thống mạng đạt hiệu quả, ổn định và bền bỉ hơn.
